29.11.2009, 16:24 #1

По умолчанию Электрические схемы ВАЗ 2110

С читаю что эта тема будет актуальна!Прошу всех выкладывать сюда только электрические схемы касающие автомобиля!Не флудить!
Схема системы автоматического управления отопителем

1 – электродвигатель вентилятора;
2 – дополнительный резистор;
3 – контроллер;
4 – монтажный блок;
5 – выключатель зажигания;
6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции;
8 – клапан рециркуляции;
9 – микромоторедуктор привода заслонки отопителя;
А – к выключателю освещения приборов;
В – к источникам питания
-------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------

Схема бесконтактной системы зажигания ВАЗ-2110.
1 – катушка зажигания;
2 – датчик-распределитель зажигания;
3 – свечи зажигания;
4 – коммутатор;
5 – выключатель зажигания;
А – к источникам питания.
--------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------


--------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------------------------------------

Последний раз редактировалось pioneerxp2; 14.04.2010 в 20:49.

Ответить с цитированием Ответить с цитированием Следующие пользователи (9) поблагодарили pioneerxp2 за это сообщение:

AlexGL (29.11.2009), Art21104 (03.04.2010), Eugene_B (30.12.2009), scorpiant (29.11.2009), Sumrak-MGN (29.11.2009), xxx21102xxx (02.12.2009), yurij (29.11.2009), СергейКа (24.01.2010), ТролЪ (02.01.2010)

29.11.2009, 20:46 #2

По умолчанию Re: Электрические схемы ВАЗ 2110

ну вот схема на подсветку
вот еще вариант
вот мне схемку подкинули как подключит ПТФ чтобы они работали без габаритов

Ответить с цитированием Ответить с цитированием Спасибо Revenge за это ценное сообщение от:

xxx21102xxx (02.12.2009)

01.12.2009, 11:40 #3

По умолчанию Re: Электрические схемы ВАЗ 2110

Вот полная схема ваз 2110!!!!!!!!!!!

Ответить с цитированием Ответить с цитированием Следующие пользователи (2) поблагодарили Тихон Алексеевич за это сообщение:

Alex280 (01.12.2009), AlexGL (04.12.2009)

02.12.2009, 01:47 #4

По умолчанию Re: Электрические схемы ВАЗ 2110

система управления


реле стеклоочистителя

распиновка разьемов приборной панели

Добавлено через 12 минут
Вот еще

Блокировка замков

Ответить с цитированием Ответить с цитированием Спасибо ilkonnik за это ценное сообщение от:

AlexGL (16.02.2010)

02.12.2009, 06:55 #5

По умолчанию Re: Электрические схемы ВАЗ 2110

ЭСУД 21104 1.6 16V Бош 7.9.7 Январь 7.2

Перечень элементов схемы электрических соединений ЭСУД ЕВРО-2 М7.9.7 а/м 21104:
1 – колодка жгута проводов катушек зажигания к жгуту системы зажигания;
2 – колодка жгута системы зажигания к жгуту проводов катушек зажигания;
3 – катушки зажигания;
4 – датчик сигнализатор иммобилизатора;
5 – блок управления иммобилизатора;
6 – свечи зажигания;
7 – форсунки;
8 – колодка диагностики;
9 – колодка жгута системы зажигания к жгуту салонной группы АБС;
10 – контроллер; 11 – электробензонасос;
12 – колодка жгута системы зажигания к жгуту датчика уровня топлива;
13 – колодка жгута датчика уровня топлива к жгуту системы зажигания;
14 – колодка жгута системы зажигания к жгуту форсунок;
15 – колодка жгута форсунок к жгуту системы зажигания;
16 – колодка жгута системы зажигания к жгуту боковых дверей;
17 – датчик скорости;
18 – регулятор холостого хода;
19 – датчик положения дроссельной заслонки;
20 – датчик температуры охлаждающей жидкости;
21 – датчик массового расхода воздуха;
22 – датчик контрольной лампы давления масла;
23 – датчик фаз;
24 – датчик кислорода;
25 – датчик положения коленчатого вала;
26 - датчик детонации;
27 – электромагнитный клапан продувки адсорбера;
28 – датчик уровня масла;
29 – датчик указателя температуры охлаждающей жидкости;
30 – колодка жгута системы зажигания к жгуту панели приборов;
31 – колодка жгута панели приборов к жгуту системы зажигания;
32 – реле зажигания;
33 – предохранитель реле зажигания;
34 – предохранитель цепи питания электробензонасоса;
35 – реле электробензонасоса;
36 – реле электровентилятора;
37 – предохранитель цепи питания контроллера;
38 – колодка жгута системы зажигания к соединителю кондиционера;
39 – комбинация приборов;
40 – выключатель зажигания;
41 – электровентилятор системы охлаждения;
42 – блок бортовой системы контроля;
43 – реле стартера;
44 – контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
45 – контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
46 – маршрутный компьютер;
47 – диагностический разъем.
A – к клемме "плюс" аккумуляторной батареи; В1 – точка заземления жгута проводов катушек зажигания; В2 – точка заземления жгута датчика уровня топлива; В3, В4 – точки заземления жгута системы зажигания; С – к стартеру; D – к выключателю плафона освещения салона двери водителя.
Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки.
Добавлено через 9 минут

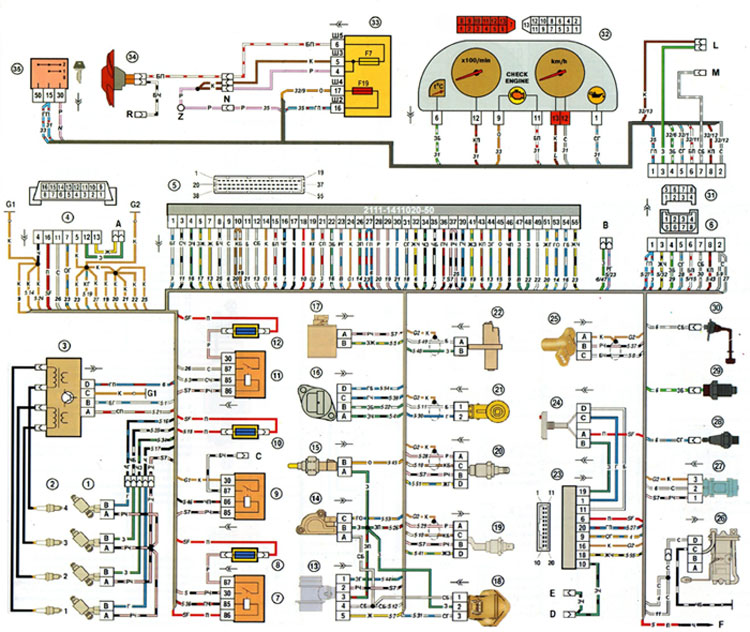

21102 с контроллером MP7

Добавлено через 3 минуты
M154N_J5.1_21103

Последний раз редактировалось Мишаня; 26.11.2012 в 10:01.

Ответить с цитированием Ответить с цитированием Следующие пользователи (2) поблагодарили Мишаня за это сообщение:

Stydent (23.09.2010), xxx21102xxx (02.12.2009)

02.12.2009, 15:39 #6

По умолчанию Re: Электрические схемы ВАЗ 2110

Нашел еще.
Блок индикации из журнала "Радио" 2003/3

Ответить с цитированием Ответить с цитированием

10.12.2009, 22:47 #7

По умолчанию Re: Электрические схемы ВАЗ 2110

Вот выкладываю полную электрическую схему Ваз 2110, чёткая и понятная и когда выбираешь тот или иной девайс, схема начинается мигать и показывает как идёт проводка и через что...Сделано всё программой.
Вот ссылка: http://ifolder.ru/15410395

Ответить с цитированием Ответить с цитированием Следующие пользователи (7) поблагодарили Тихон Алексеевич за это сообщение:

AlexGL (04.01.2010), MARADER (30.11.2010), petrovish (03.01.2010), sss20 (03.01.2010), Sumrak-MGN (11.12.2009), yurij (25.12.2009), Корсар (12.03.2010)

30.12.2009, 22:50 #8

По умолчанию Re: Электрические схемы ВАЗ 2110

Tiilгдето была но не нашлел.Вот что выудил

Добавлено через 13 минут
Вот еще

Ответить с цитированием Ответить с цитированием

23.01.2010, 18:06 #9

По умолчанию Re: Электрические схемы ВАЗ 2110

Spider66rus, только схемы...пост удаляется

Ответить с цитированием Ответить с цитированием

14.02.2010, 23:51 #10

По умолчанию Re: Электрические схемы ВАЗ 2110



Ответить с цитированием Ответить с цитированием Спасибо buckiy за это ценное сообщение от:

Polimarh (27.08.2010)
