Среда, 08 Ноябрь 2017 / В категории СКС

проект скс

Проект СКС, а именно его разработка – это сложный и многоэтапный процесс, выполнение которого возможно при наличии соответствующего образования, опыта работы и разрешения на проведение работ по разработке и монтажу СКС. Суть проекта СКС заключается в выборе оборудования, разработке схемы прокладки кабелей и установке портов и телекоммуникационного оборудования.

Для разработки технически грамотного проекта СКС исполнитель (группа специалистов) обязан в совершенстве владеть знаниями в области:

  • строения СКС;
  • специфики горизонтальных, магистральных и рабочих подсистем;
  • проектирования городских и телекоммуникационных вводов.

Кроме того, владеть терминологией, знать отечественные и международные стандарты и нормы проектирования.

Чтобы убедиться в сложности проекта, требующего глубоких знаний и опыта для его создания, достаточно проект СКС скачать из открытых источников. Любой пример проекта СКС, например, проект СКС гостиницы или проект СКС офисных помещений состоит из стандартного комплекта документации.

Типовой состав проекта СКС (с оптикой и без оптики) состоит из:

  • пояснительная записка;
  • рабочая документация;
  • спецификация оборудования;
  • графическая часть;
  • разрешительные документы.

В пояснительной записке содержаться общие сведения об объекте, его характеристики, описание строения.  В составе рабочего проекта СКС указываются:

  • нормативные документы;
  • назначение СКС;
  • состав СКС;
  • характеристики оборудования;
  • требования к монтажу и эксплуатации;
  • и прочее.

К рабочей документации относится кабельный журнал, в котором указывают пронумерованные кабели, порты и розетки. Также должны прописаны типы используемых кабелей и прочие данные.

В состав графической части проекта СКС входят:

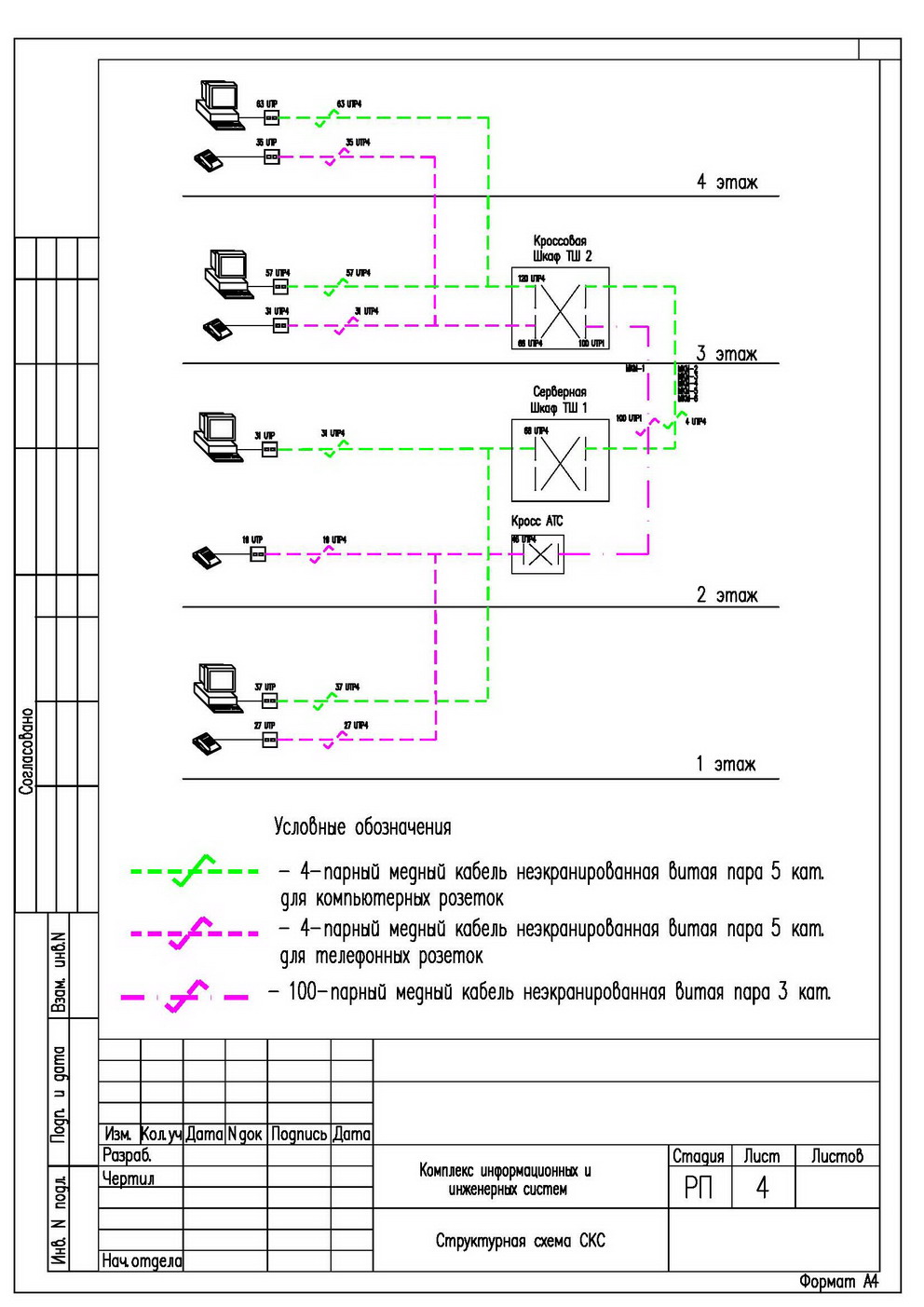

  • структурная схема проектируемой СКС;
  • схема расположения кабельных трасс и аппаратуры;

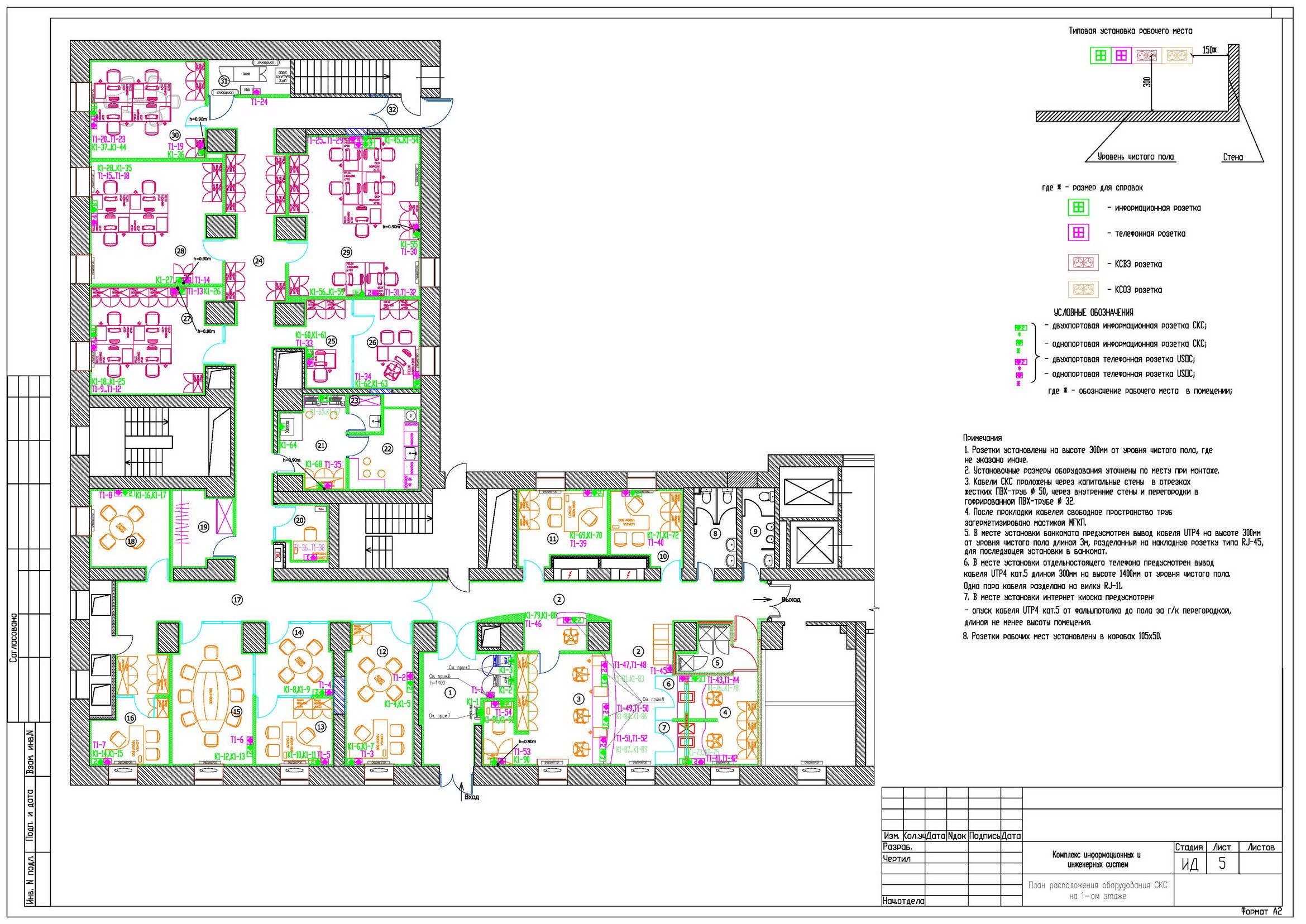

  • поэтажные планы;
  • схема подключения
  • схема размещения аппаратуры в шкафах;
  • планировка помещений с указанием расположения оборудования и кабелей.

проект скс скачать



В зависимости от поставленной задачи, проект СКС сети может разрабатываться для строящегося здания или для уже построенного. От этого зависит стоимость проекта СКС и стоимость его реализации.

Если разрабатывается структура СКС строящегося офиса, проект не будет содержать информации об обследовании здания, так как возможность для прокладки и обслуживания кабельных трасс будет реализована еще на стадии проектирования здания.

Типовые проекты СКС уже построенных зданий должны содержать в себе результаты архитектурных обследований, для того чтобы определить все возможности для прокладки кабелей, установки коммуникационных шкафов и оборудования.

В целом стоимость проекта СКС зависит от масштаба системы, количества входящих в ее состав подсистем и требований, предъявляемых заказчиком к СКС. Точная цифра станет известна после обследования здания, составления ТЗ и согласования эскизного варианта проекта СКС.

Также смотрите нашу статью «Проектирование wi-fi сетей».
