Если уж проводить чистку форсунок, то по нормальному – на стенде. Ибо, чистящие добавки в топливо, это вообще шляпа, толку от них никакого. Прочистка форсунок в сервисе, на работающем двигателе, та же шляпа, ибо используются составы, задача которых гореть как бензин, а не очищать. Так же нет информации по качеству распыла форсунками, по их герметичности, по однородности объемной подачи.

Снимок7

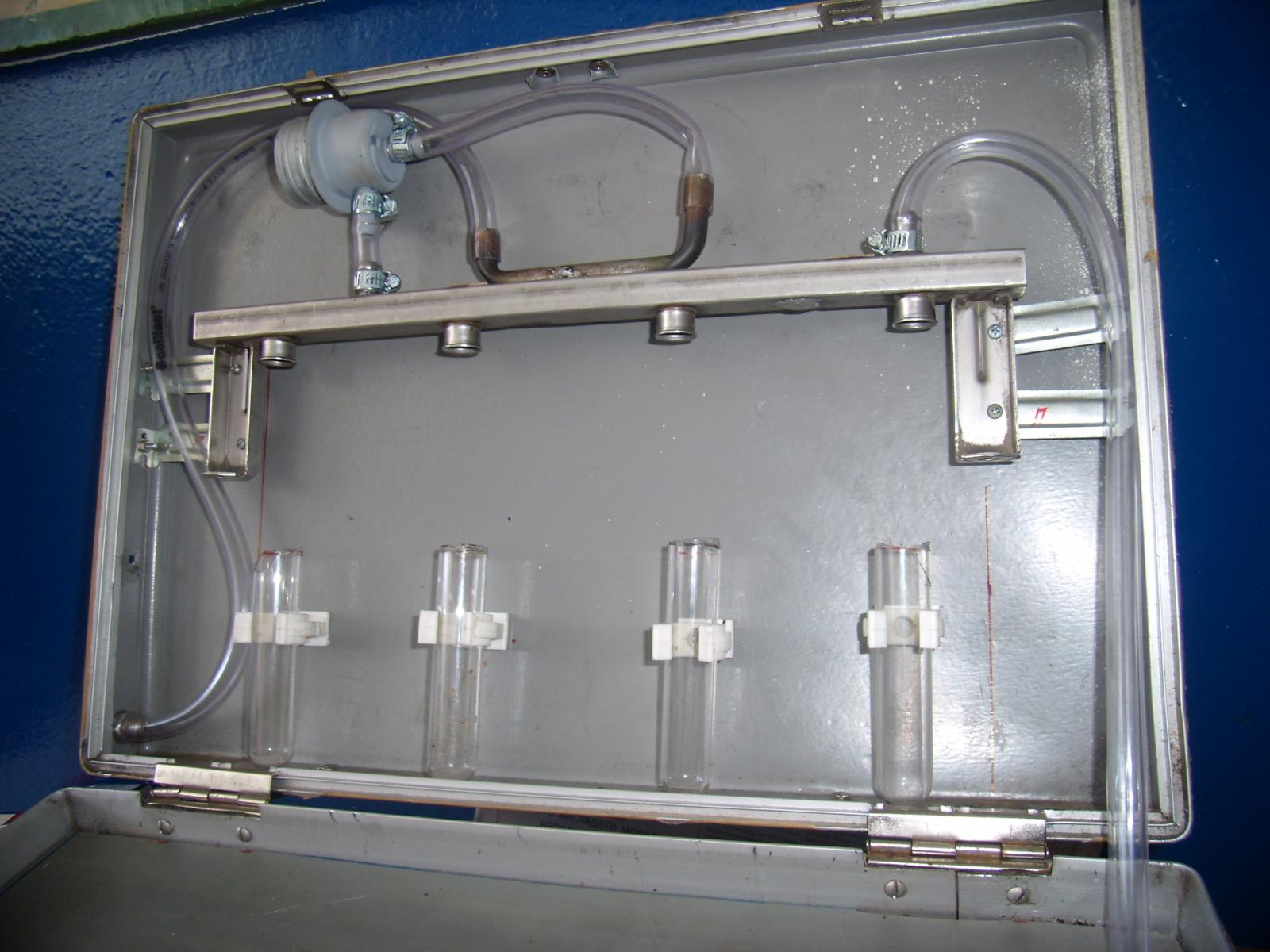

Стенд в сборе

Основу стенда составляет безсливная топливная рампа.
На входе в рампу поставил фильтр для предотвращения попадания частиц случайной грязи.

Снимок8

Рампа форсунок

Емкость для жидкости, взял от паяльной лампы.
Давление в стенде создается через ниппель, ножным насосом с манометром.

Снимок9

Бак с ниппелем и блок питания


Блок питания работает от сети, напряжение подаваемое на форсунки всего 3 В, этого вполне достаточно для их открытия и гарантирует что они не сгорят. БП имеет два режима работы:

— Постоянный – форсунки постоянно открыты, максимальная их производительность. — Импульсный – эмитирует работу двигателя, хорош для прочистки форсунок, ибо создает постоянные гидроудары и пульсации жидкости.

По спец жидкостям, планирую поэкспериментировать с различными составами и концентрацией, а вообще есть специальные жидкости для стендов, 1л около 400р.

Снимок10

Безопасность превыше всего – вентиляция, огнетушители и охрана…

Вот схема…

Снимок11
Я взял БП от старого магнитофона, он на 7 В 0,7 А, но нагрузка оказалась великовата, и напряжение упало до 3 В. Боялся что придется переделывать, искать более мощный БП, но как оказалось 3 В вполне достаточно. Но вообще рекомендую взять БП помощнее в Амперах.

Прерывистый режим: Подключил обмотку обычной релюшки к трансформатору БП (через диод) в результате релюшка щелкает с частотой 50 Гц и замыкает контакты подачи напряжения на форсунки. В итоге от БП сейчас идет 4 провода: 2 провода управляют релюшкой, и еще 2 провода силовые.

— Добавил к стенду приспособу, чтобы можно было промыть форсунку в обратном направлении

Снимок12

И обзавелся парой штуцеров, чтобы можно было промывать форсунки вместе с родной рампой.

Да и ещё, мерную емкость я сейчас как раз подыскиваю. Нужно, и чтобы градуировка плотная была, и чтобы был химическистойкий материал. В принципе нас интересует не столько абсолютные значения, сколько однородность подачи форсунками в одной связке. Почитал несколько статей по промывке форсунок на стенде, там сначала диагностируются форсунки, а потом дополнительной промывкой плохих форсунок, достигается однородность их подачи.

Пока же, однородность подачи оцениваю визуально по поставленным рядом емкостям.
